M-706

特征:

  • 6.5寸 100V定向号角
  • 20W 带变压器
  • 铁支架
  • 材质为ABS

03

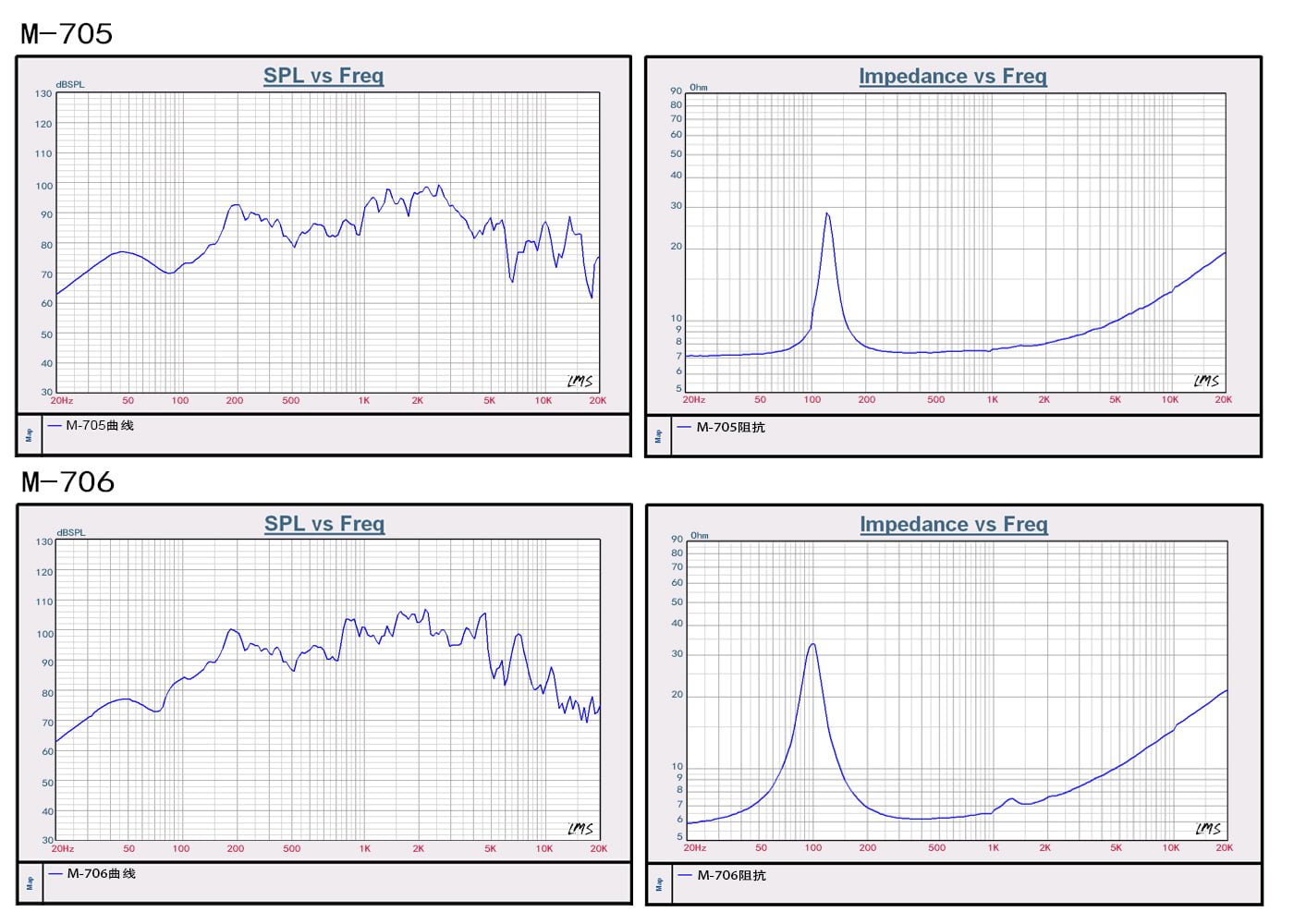

数据信息

型号 M-705 M-706
额定功率 20W 50W
最大功率 40W 40W
定压输入 100V 100V
灵敏度 94±3dB 94±3dB
频率响应 130hz-15Khz 100hz-20Khz
扬声器尺寸 5“(Φ130mm)20mm cone 6.5“(Φ165mm)20mm cone
外观尺寸 205×157×145mm 250×192×180mm
内盒尺寸 290×163×143mm 359×200×180mm
变压器尺寸 13×20 16×20
主要材料 ABS  ABS
颜色 白色 白色
净重 1.3Kg 1.96Kg

04

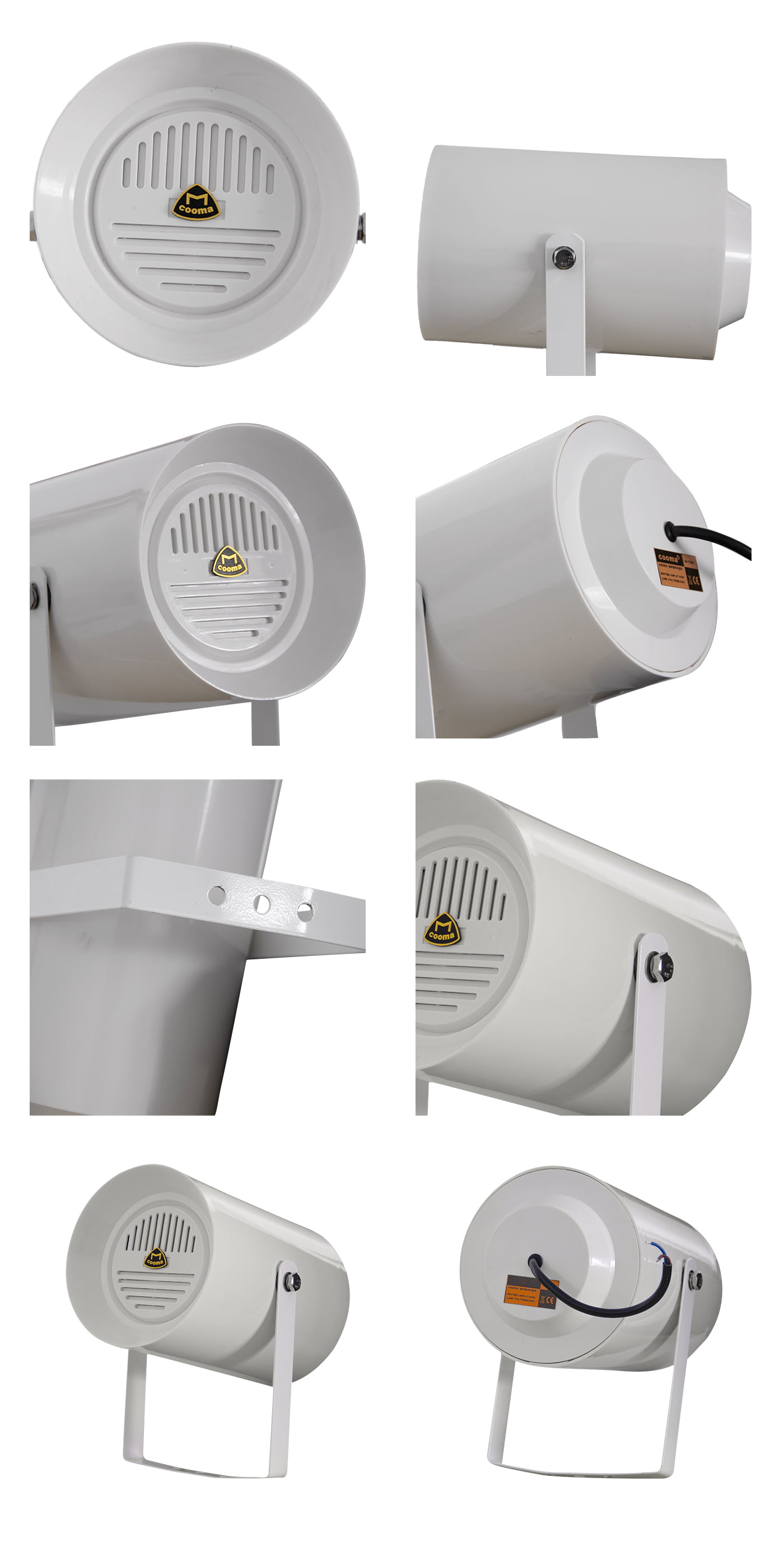

产品详情

05

安装图

如何安装

  • 安装示意图:

  • 外形尺寸图

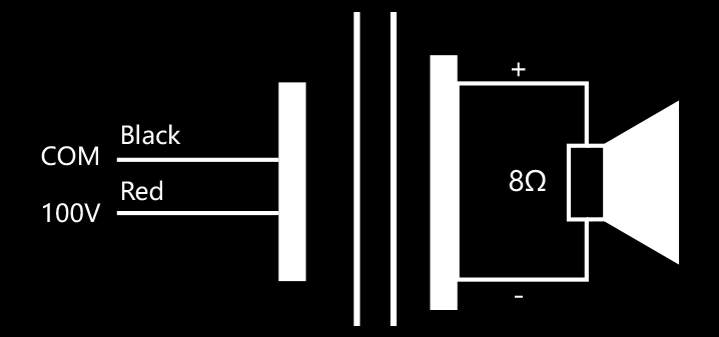

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V输出接所需对应线。

06

包装


内盒


纸盒

打包清单

型号 外箱尺寸(cm) 体积(m³) 装箱数(台) 净重(kg) 毛重(kg) 20GP数量(台) 40HQ 数量(台)
M-705 51*45*27.5 0.063 9 11.7 13.7 3717 9432
M-706 56*42*32.5 0.076 11.76 13.76  2052 5208

配件:

必需的

——

匹配

——

07

应用场景


学校


会议室


商务俱乐部


购物中心


机场/地铁


客厅
