K-108

特征:

  • 4.5寸高保真吸顶音响
  • 4.5寸低音单元,13mm高音单元
  • 定阻系列

03

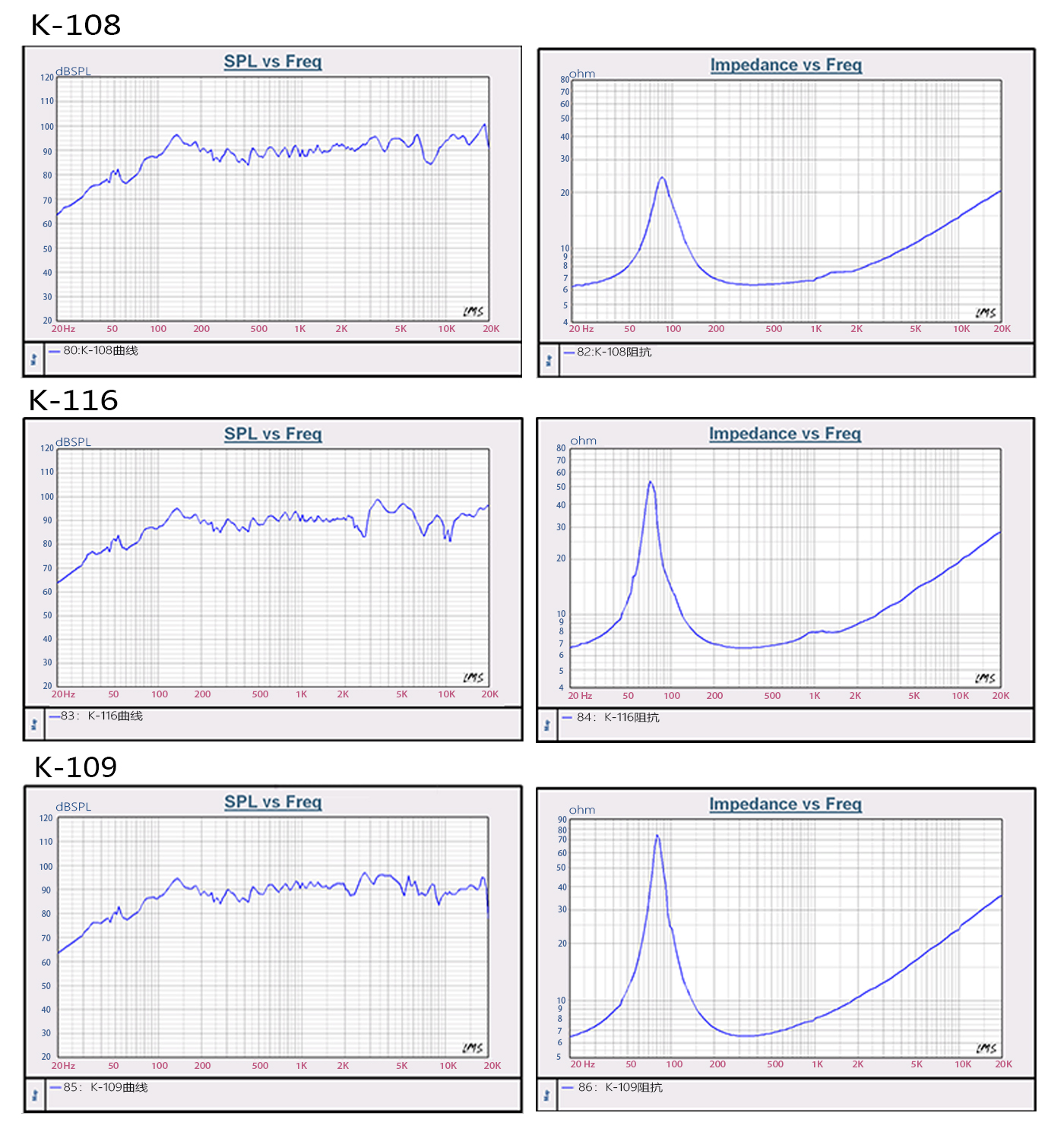

数据信息

型号

k-108

K-109

K-116

额定功率

20W

30W

30W

最大功率

30W

50W

50W

定阻输入

灵敏度

92dB±3dB

92dB±3dB

92dB±3dB

频率响应

90hz-18Khz

80hz-20Khz

80hz-20Khz

扬声器尺寸

4.5“(Φ110mm)20/13mm cone

6.5“(Φ166mm)25/13mm cone

5.5“(Φ135mm)25/13mm cone

外观尺寸

170×75mm

225×95mm

188×80mm

开孔尺寸

Φ150mm

Φ190mm

Φ165mm

内盒尺寸

180×180×102mm

260×260×150mm

200×200×110mm

主要材料

ABS

ABS

ABS

颜色

白色

白色

白色

净重

0.72kg

1.22kg

1.04kg

04

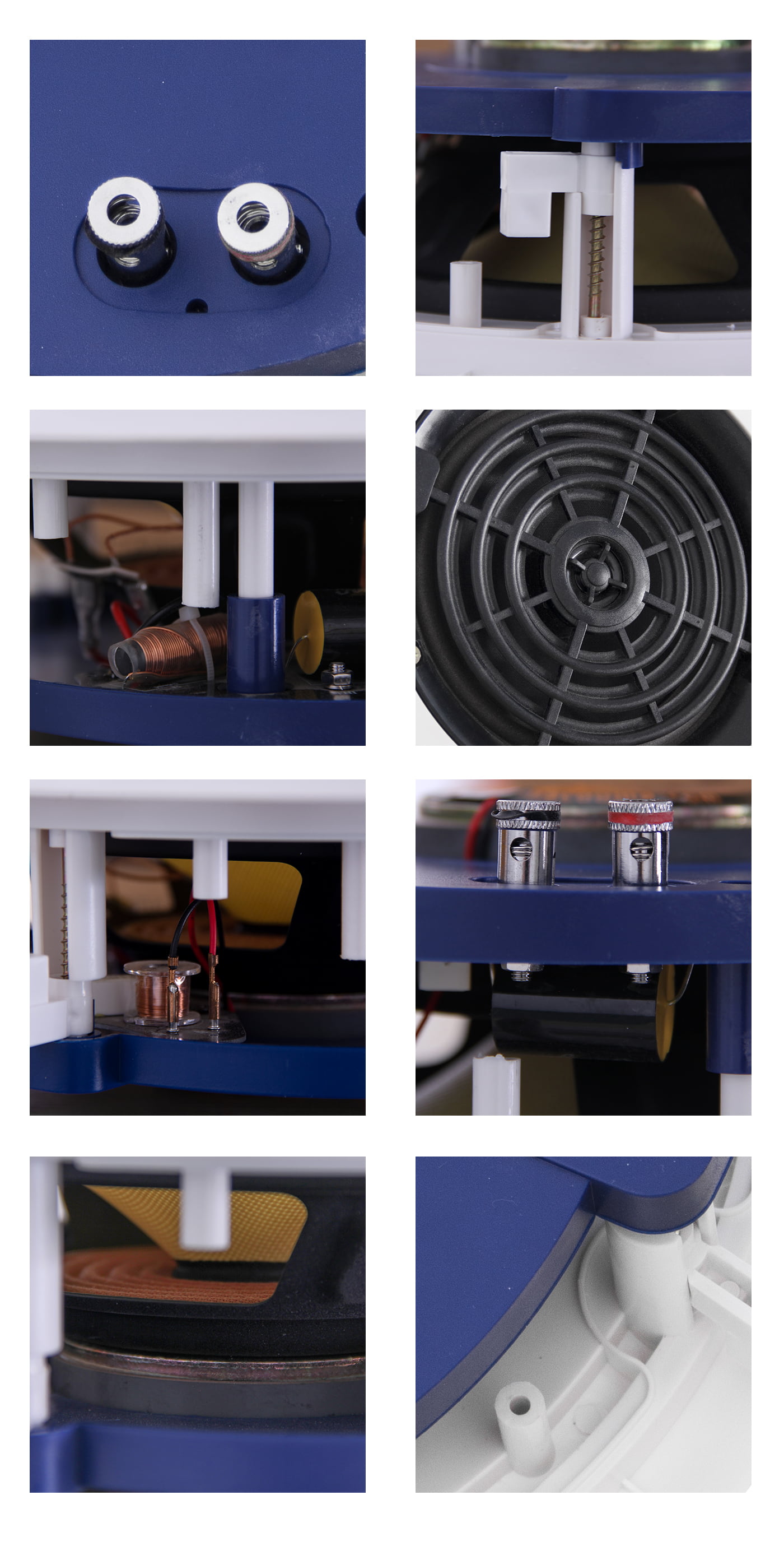

产品详情

05

安装图

如何安装

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔;将电缆线接入接线端子。


    2. 卸下网罩,将扬声器小心放入安装孔中。


    3. 用螺丝刀锁紧安装支架,并装上网罩。

  • 外形尺寸图

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放8Ω输出接所需对应线。

06

包装


内盒


纸盒

打包清单

型号

外箱尺寸(cm)

装箱数(台)

体积(m³)

净重(kg)

毛重(kg)

20GP数量(台)

40HQ 数量(台)

K-108

38*38*22.5

8

0.032

5.76

9.26

6504 16504

K-109

53.5*27.5*32

4

0.047

4.88

8.38

2212 5616

K-116

42*42*24.5

8

0.043

8.32

11.82 4840 12280

配件:

必需的

——

匹配

——
