产品中心

01

产品分类

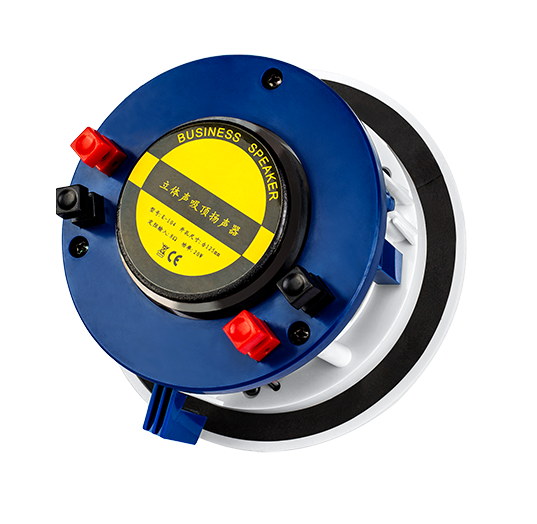

K-104

特征:

  • 4寸高保真立体声吸顶音响
  • 一个低音喇叭,2个13mm高音
  • 定阻系列

03

数据信息

型号

k-104

额定功率

15W

最大功率

20W

定阻输入

灵敏度

90dB±3dB

频率响应

90hz-18Khz

扬声器尺寸

4“(Φ103mm)25/13*2mm cone

外观尺寸

Φ146×60mm

开孔尺寸

Φ125mm

内盒尺寸

160×160×95mm

主要材料

ABS

颜色

白色

净重

0.76kg

04

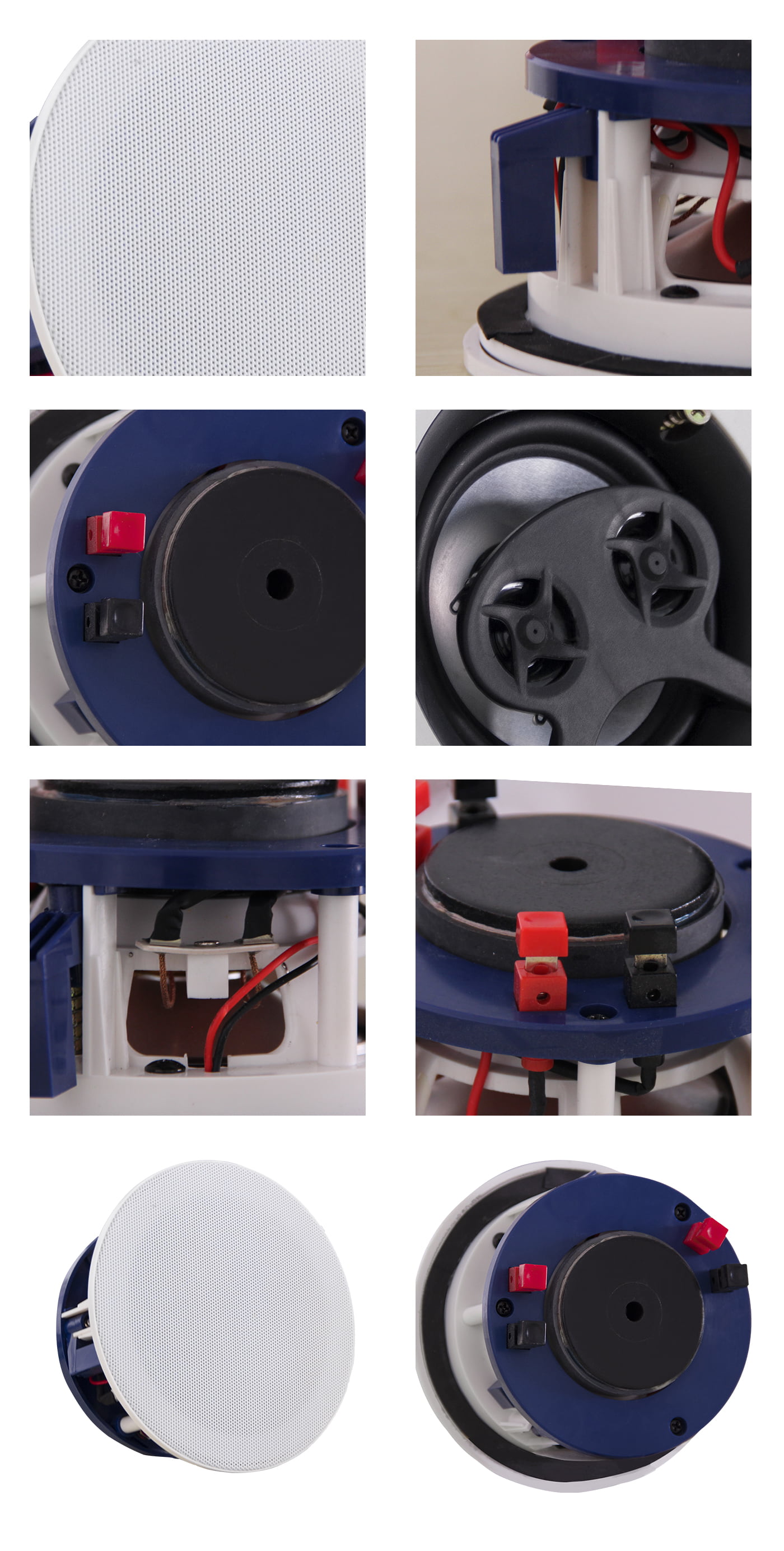

产品详情

05

安装图

如何安装

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔;将电缆线接入接线端子。


    2. 卸下网罩,将扬声器小心放入安装孔中。


    3. 用螺丝刀锁紧安装支架,并装上网罩。

  • 外形尺寸图

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放8Ω输出接所需对应线。

06

包装


内盒


纸盒

打包清单

型号

外箱尺寸(cm)

装箱数(台)

体积(m³)

净重(kg)

毛重(kg)

20GP数量(台)

40HQ 数量(台)

K-104

34*34*21

8

0.024

6.08

9.58

8664 22000

配件:

必需的

——

匹配

——

07

应用场景


学校


会议室


商务俱乐部


购物中心


机场/地铁


客厅

08

公司信息

厂房

厂房

车间

车间

变压器

变压器

喇叭

喇叭

电子PCB

电子PCB

流水线

流水线

检验室

检验室

静音室

静音室

样品室

样品室

09

资质认证

  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
