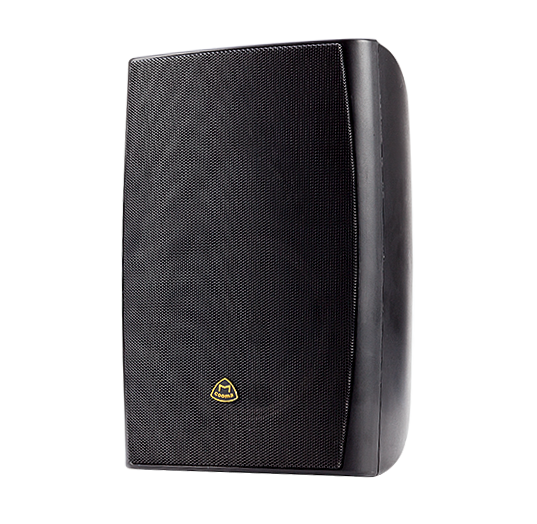

M-228

特征:

  • 8寸壁挂音响,高保真会议音响
  • 一个低音喇叭,一个高音喇叭
  • 定压系列

03

数据信息

型号 M-224 M-225 M-226 M-228
额定功率 20W 30W 35W 85W
最大功率 40W 50W 50W 100W
定压输入 100V 100V 100V 75V/100V
灵敏度 91dB 91dB 92dB 92dB
频率响应 75hz-19Khz 75hz-20Khz 75hz-20Khz 65hz-20Khz
扬声器尺寸 4“(Φ103mm)19/13mm cone 5.5“(Φ135mm)25/13mm cone 6.5“(Φ166mm)25/25mm cone 8“(Φ203mm)38/25mm cone
外观尺寸 150×130×215mm 170×155×250mm 205×195×305mm 280×230×435mm
内盒尺寸 150×140×268mm 180×165×305mm 215×200×360mm 335×295×500mm
变压器尺寸 16×20 16×24 16×24 22×28
主要材料 ABS ABS ABS ABS
颜色 黑色/白色 黑色/白色 黑色/白色 黑色/白色
净重 1.85kg 2.6kg 3.32kg 6.36kg

04

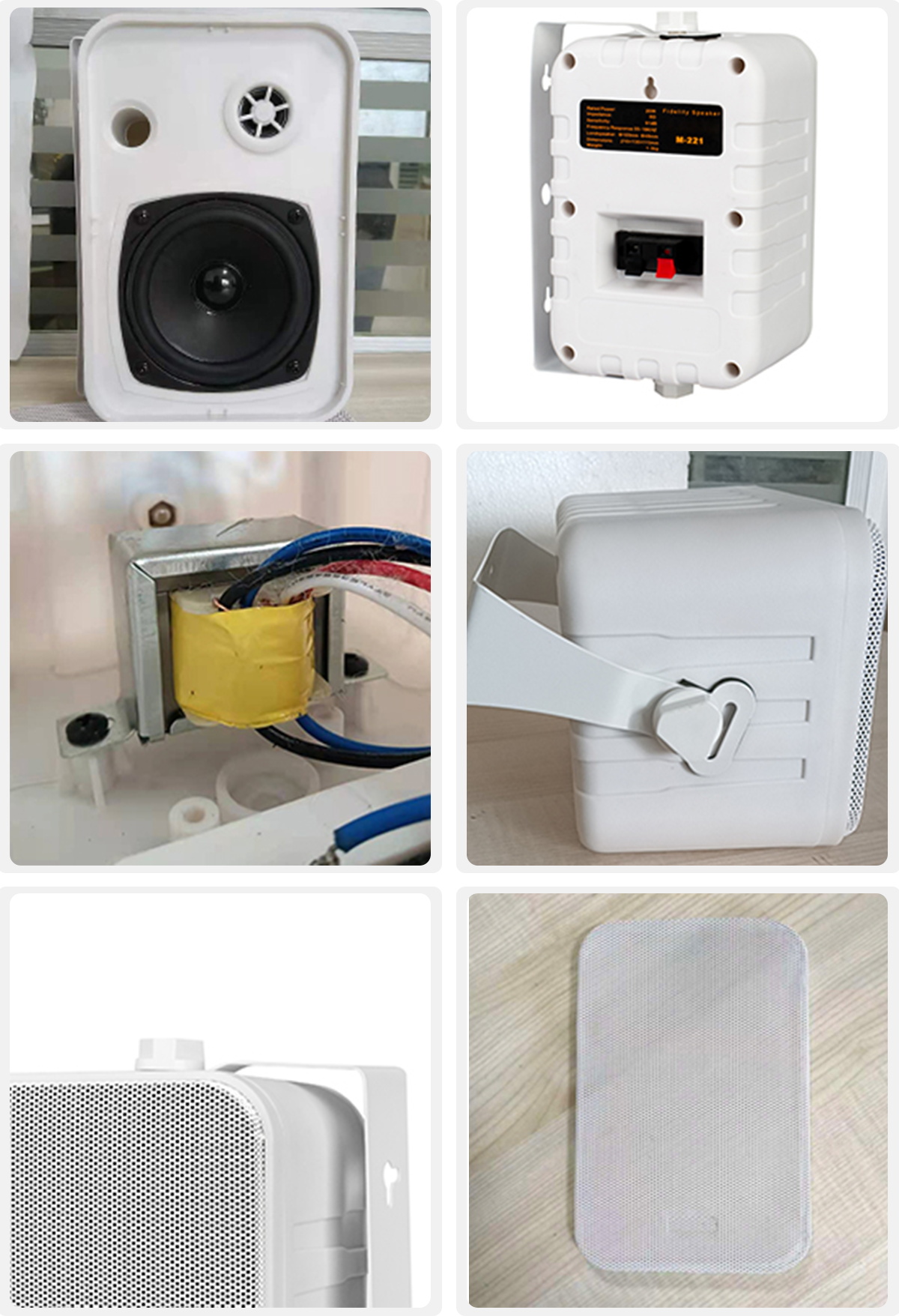

产品详情

05

安装图

如何安装

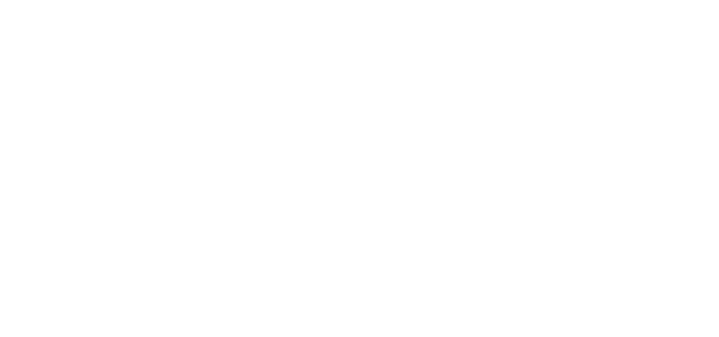

  • 安装示意图:

  • 外形尺寸图

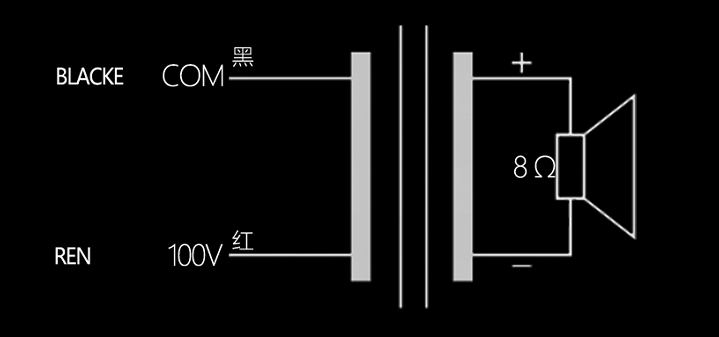

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V输出接所需对应线。

06

包装

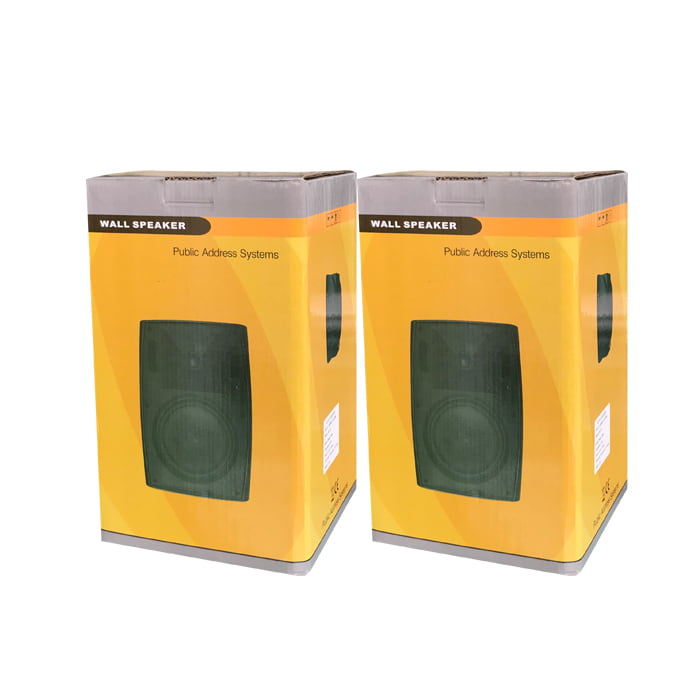

内盒


纸盒

打包清单

型号 外箱尺寸(cm) 体积(m³) 装箱数(台) 净重(kg) 毛重(kg) 20GP数量(台) 40HQ 数量(台)
M-224 44*32*28.5 0.040  6 11.10  13.10  3900 9900
M-225 51.5*38*32.5 0.064  6 15.60  17.60  2436 6186
M-226 45*42*38 0.072  4 13.28  15.28  1444 3668
M-228 61.5*35.5*52 0.114  2 12.72  14.72  456 1158

配件:

必需的

——

匹配

——

07

应用场景


学校

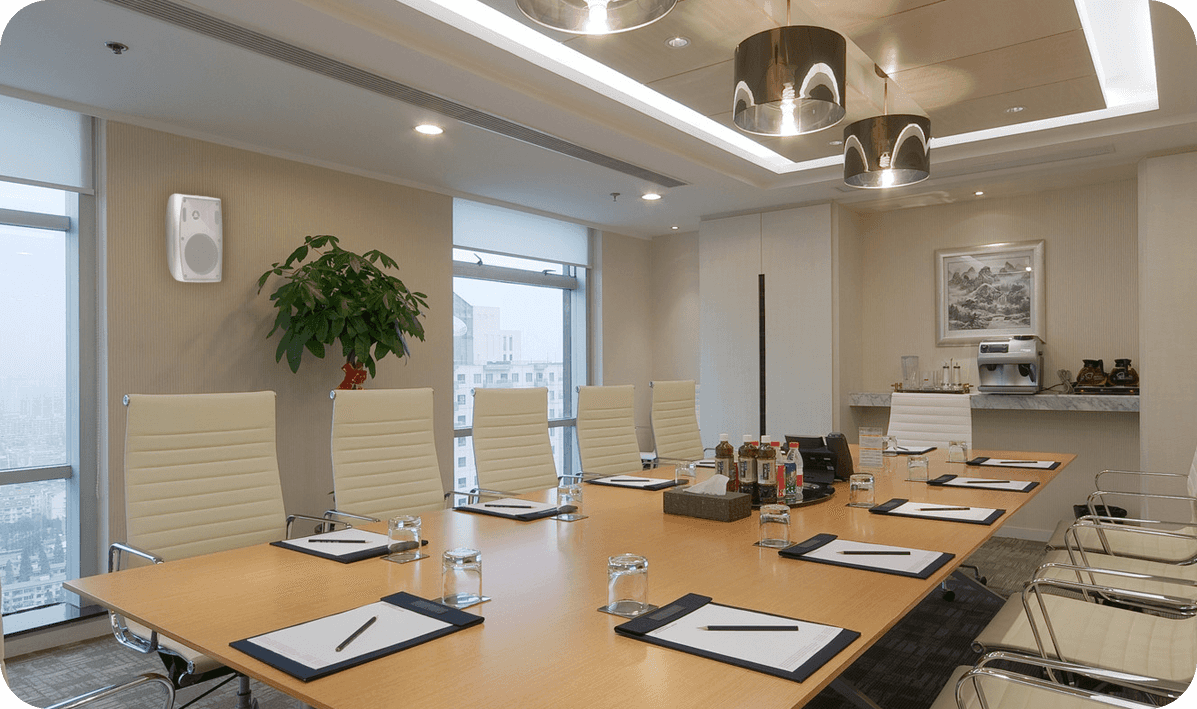

会议室


商务俱乐部


购物中心


机场/地铁


客厅
