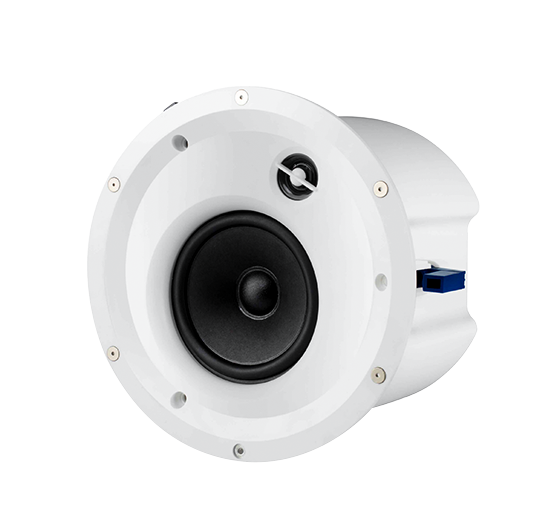

M-596B

特征:

  • 4寸吸顶音箱
  • 额定功率10W
  • 定阻系列

03

数据信息

型号 M-596B M-596
额定功率 10W 2.5W/5W/10W
最大功率 20W 20W
定阻输入 /
定压输入 / 100V
灵敏度 91±3dB 91±3dB

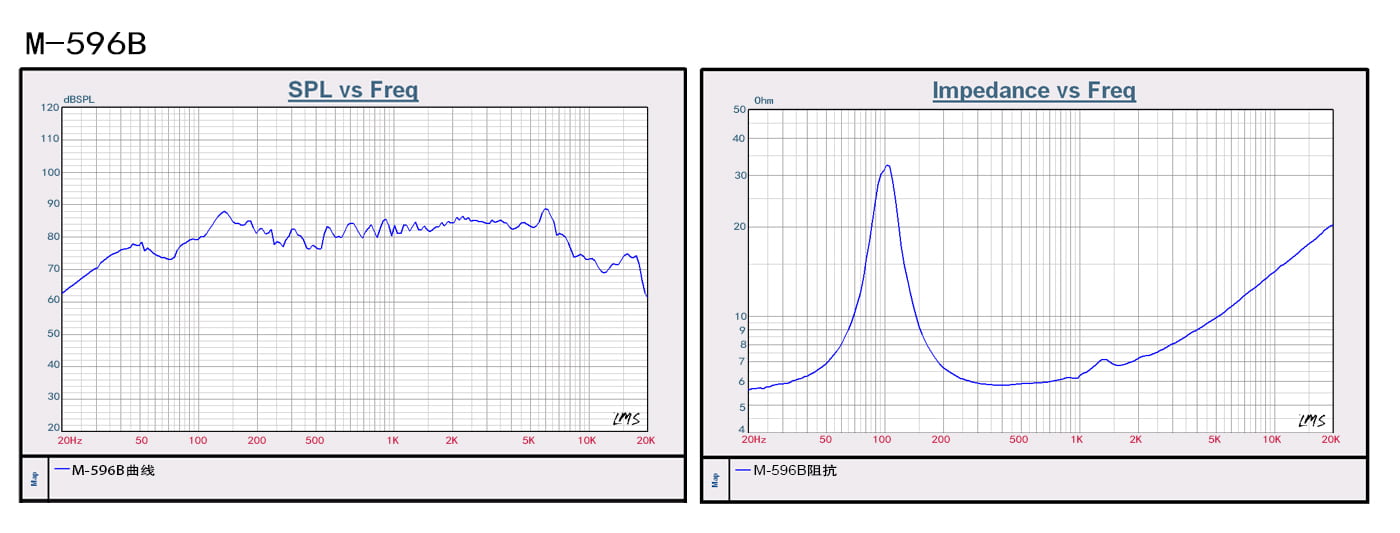

频率响应 80-20Khz 80-20Khz
扬声器尺寸 4“(Φ103mm)20/13mm cone 4“(Φ103mm)20/13mm cone
外观尺寸 208×143mm 208×143mm
开孔尺寸 Φ175mm Φ175mm
内盒尺寸 225×225×160mm 225×225×160mm
变压器尺寸 / 13×20
主要材料 ABS ABS
颜色 白色 白色
净重 1.1kg 1.1kg

04

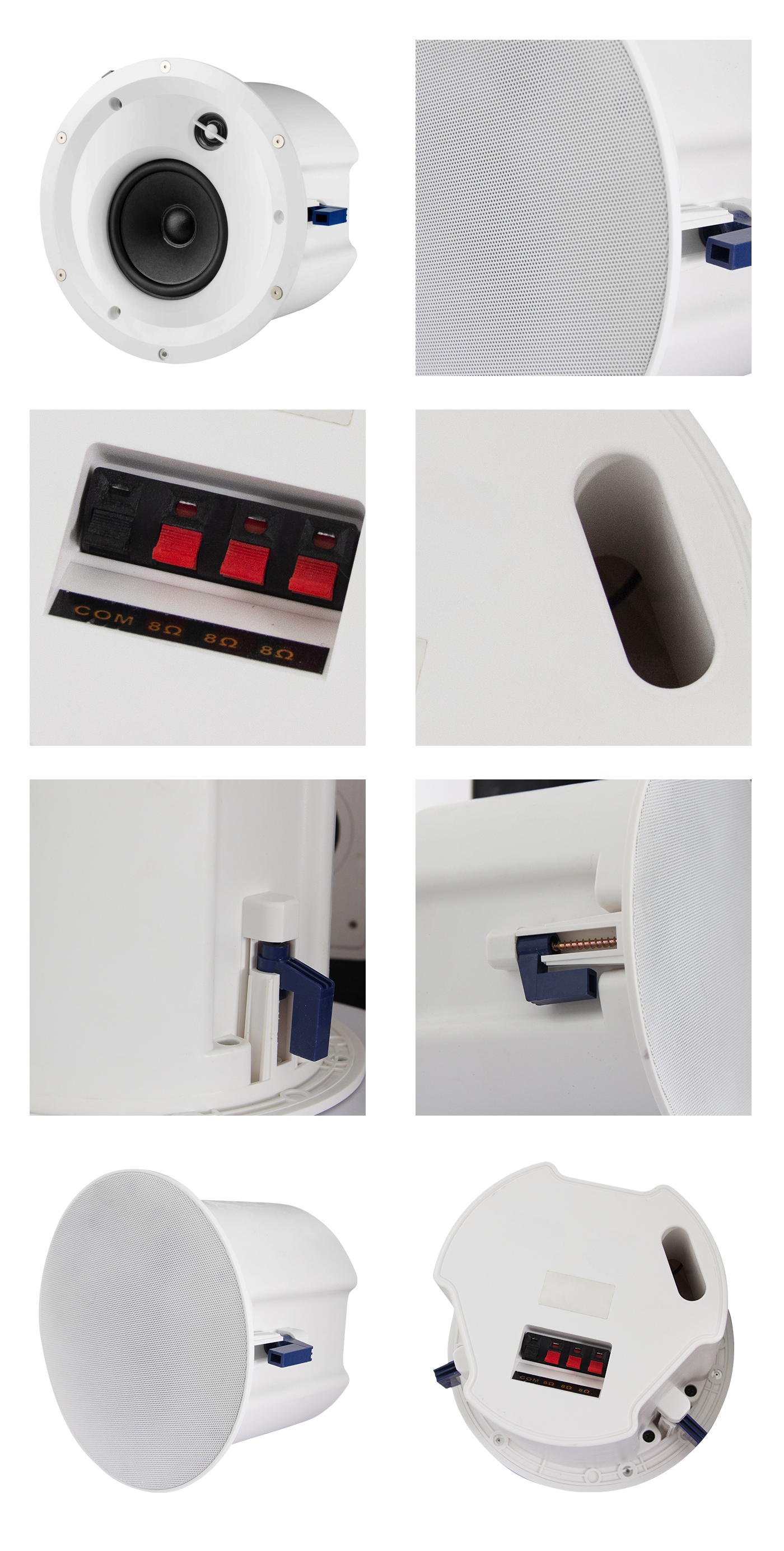

产品详情

05

安装图

如何安装

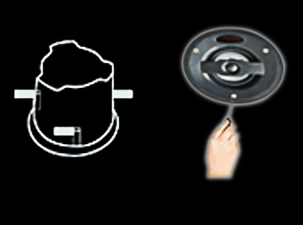

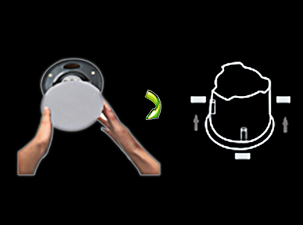

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔;将电缆线接入接线端子。


    2. 卸下网罩,将扬声器小心放入安装孔中。


    3. 用螺丝刀锁紧安装支架,并装上网罩。

  • 外形尺寸图

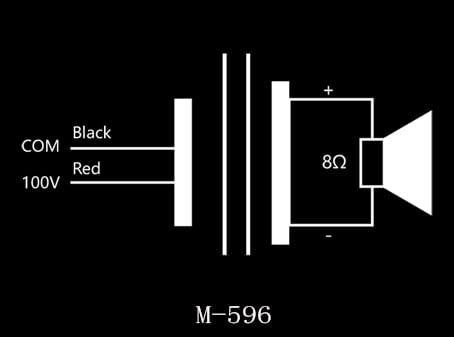

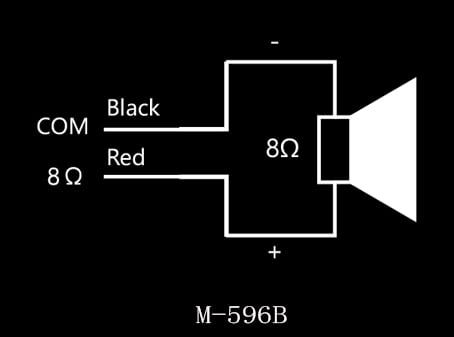

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V(M-596)/8Ω(M-596B)输出接所需对应线。

06

包装


内盒


纸盒

打包清单

型号 内盒尺寸(mm) 外箱尺寸(cm) 装箱数(台) 体积(m³) 净重(kg) 毛重(kg) 20GP数量(台) 40HQ 数量(台)
M-596B 225*225*160 69*46.5*33.5 12 0.107 13.20  16.70  2916 7404
M-596 225*225*160 69*46.5*33.5 12 0.107 13.2 16.7 2916 7404

配件:

必需的

——

匹配

——

07

应用场景


学校


会议室


商务俱乐部


购物中心


机场/地铁


客厅
