M-520

特征:

  • 6.5英寸全频吸顶扬声器
  • 3W带变压器
  • 最畅销的吸顶音响
  • 定压系列

03

数据信息

型号

M-519

M-520

额定功率

3W

3W

最大功率

6W

6W

定压输入

100 V

100 V

灵敏度

91dB±3dB

91dB±3dB

频率响应

90-16Khz

90-16Khz

扬声器尺寸

5“(Φ120mm)14mm cone

6.5“(Φ158mm)19mm cone

外观尺寸

176×65mm

212×65mm

开孔尺寸

Φ145mm

Φ180mm

内盒尺寸

186×75×186mm

235×80×236mm

变压器尺寸

13×16

13×16

主要材料

ABS

ABS

颜色

白色

白色

净重

0.58kg

0.66kg

04

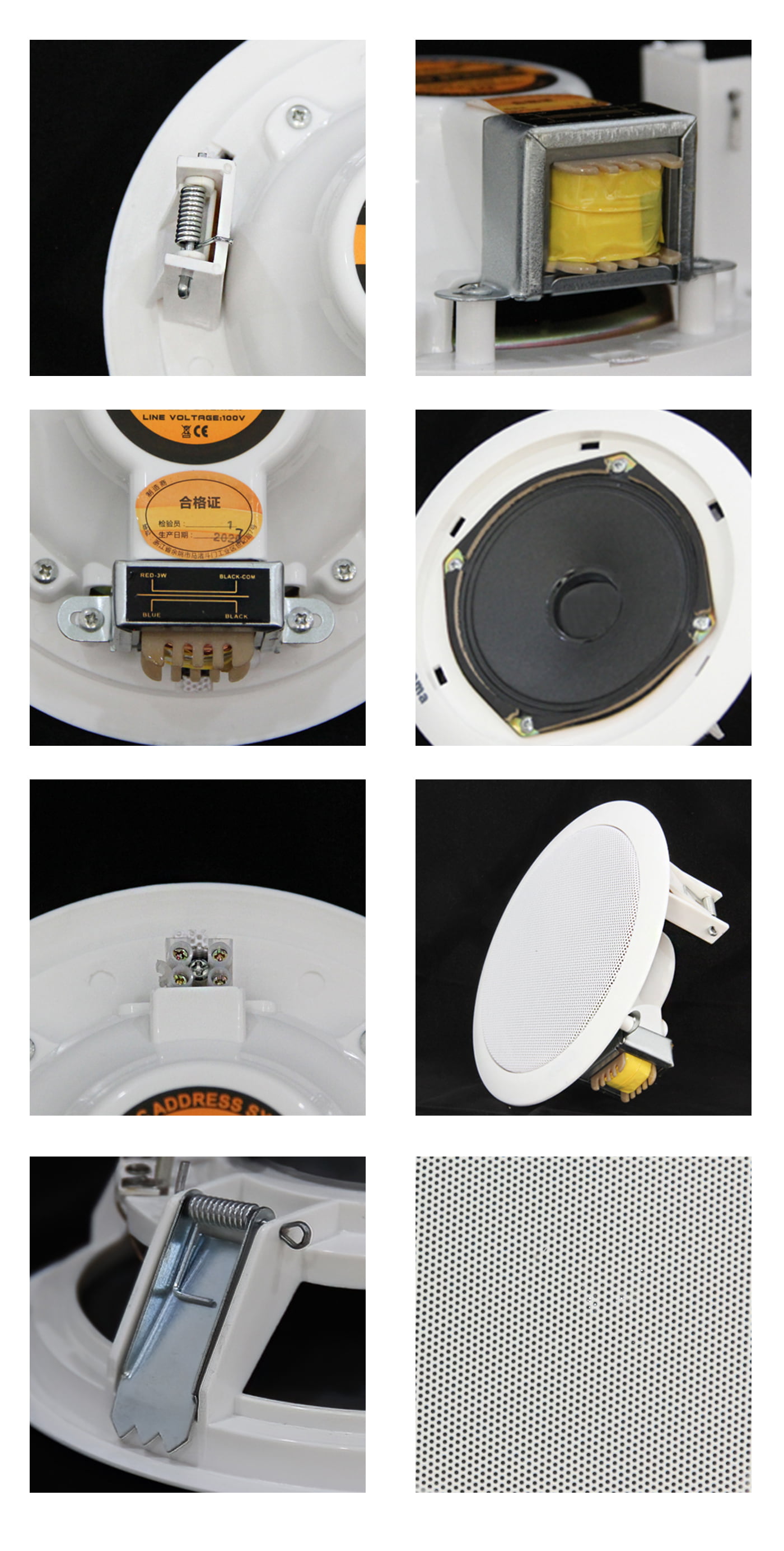

产品详情

05

安装图

如何安装

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔。


    2. 将喇叭对准开口孔,然后打开弹簧夹。


    3. 用力向上推,使天花喇叭平整紧贴天花板表面。

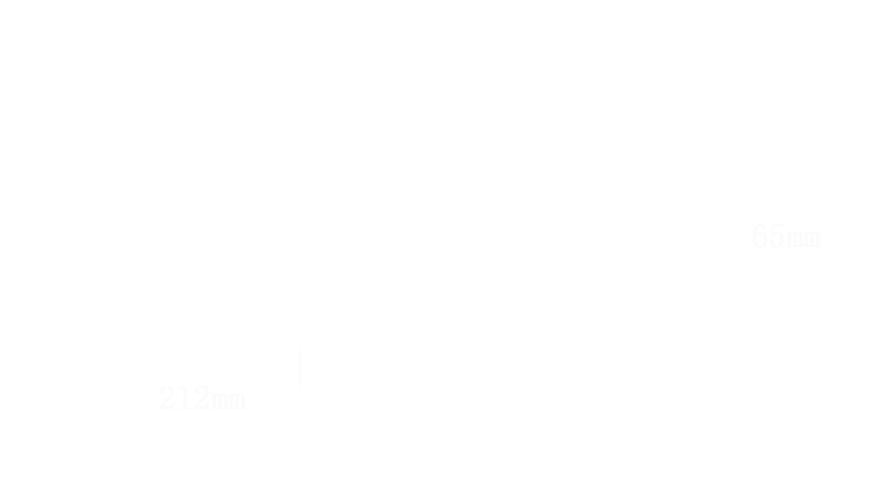

  • 外形尺寸图

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V输出接所需对应线。

06

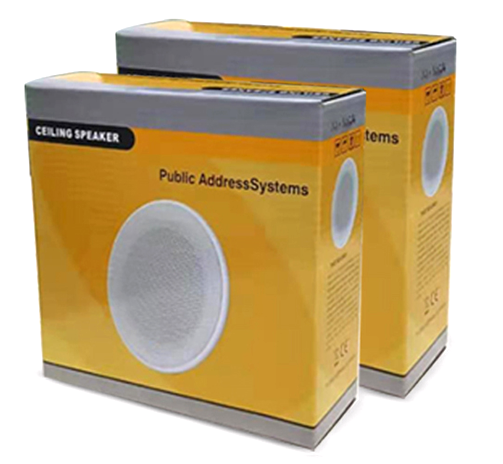

包装


内盒


纸盒

打包清单

型号

外箱尺寸(cm)

装箱数(台)

体积(m³)

净重(kg)

毛重(kg)

20GP数量(台)

40HQ 数量(台)

M-519

58*39.5*39

30

0.089

17.40

20.90

8760

22260

M-520

49.2*42*49.2

20

0.102

13.20

16.70

5100 12940

配件:

必需的

——

匹配

——

07

应用场景


学校


会议室


商务俱乐部


购物中心


机场/地铁


客厅
