产品中心

01

产品分类

M-509

特征:

  • 6英寸全频吸顶扬声器。
  • 3W带变压器
  • 最畅销的吸顶音箱
  • 最经济的机型
  • 定压系列

03

数据信息

型号

M-509

M-510

额定功率

3W

3W

最大功率

6W

6W

定压输入

100 V

100 V

灵敏度

90dB±3dB

91dB±3dB

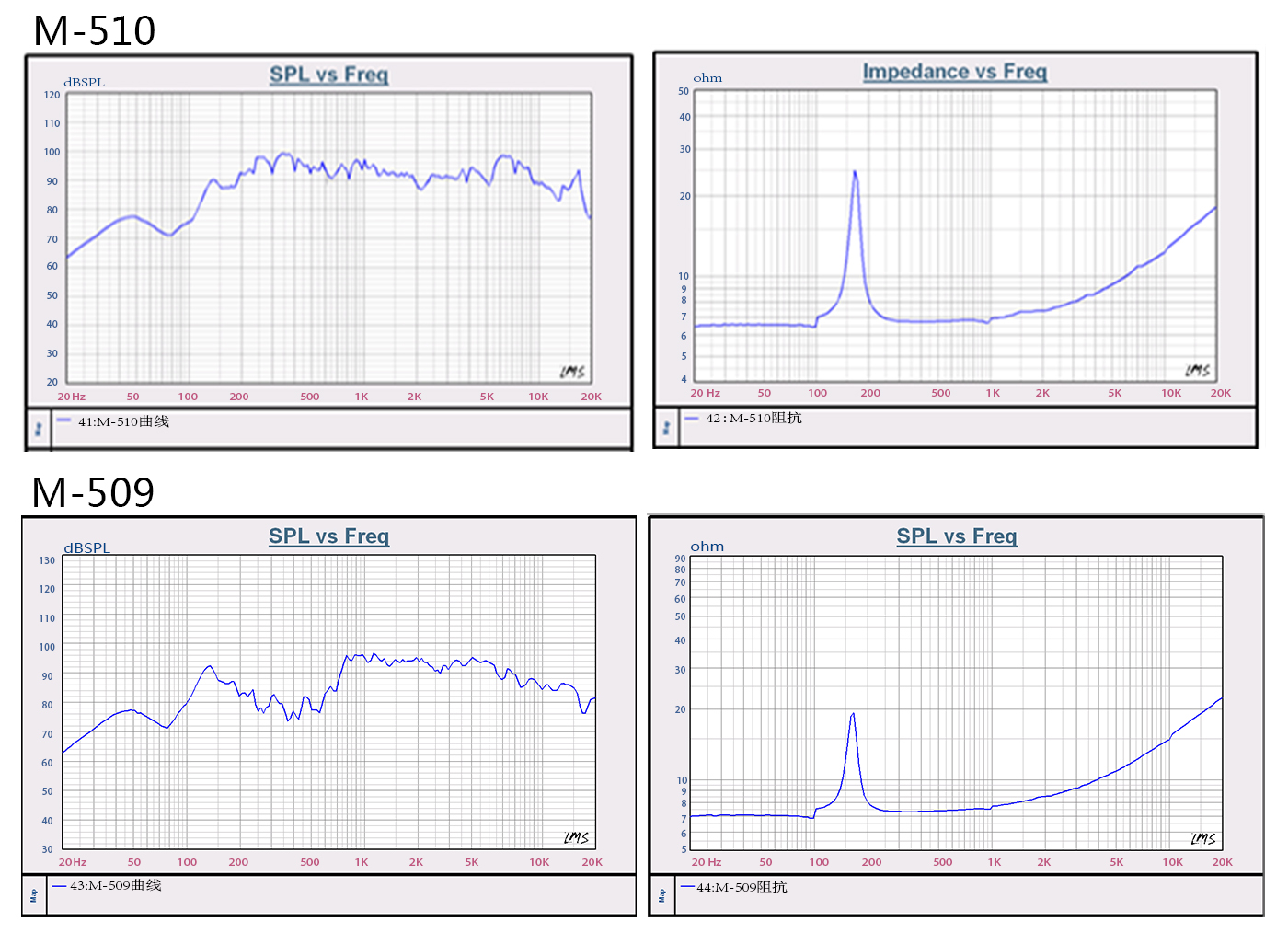

频率响应

90-16Khz

90-16Khz

扬声器尺寸

6“(Φ158mm)19mm cone

5“(Φ120mm)14mm cone

外观尺寸

200×65mm

128×65mm

开孔尺寸

Φ180mm

Φ150mm

内盒尺寸

235×80×236mm

186×75×186mm

变压器尺寸

13×16

13×16

主要材料

ABS

ABS

颜色

白色

白色

净重

0.67kg

0.58kg

04

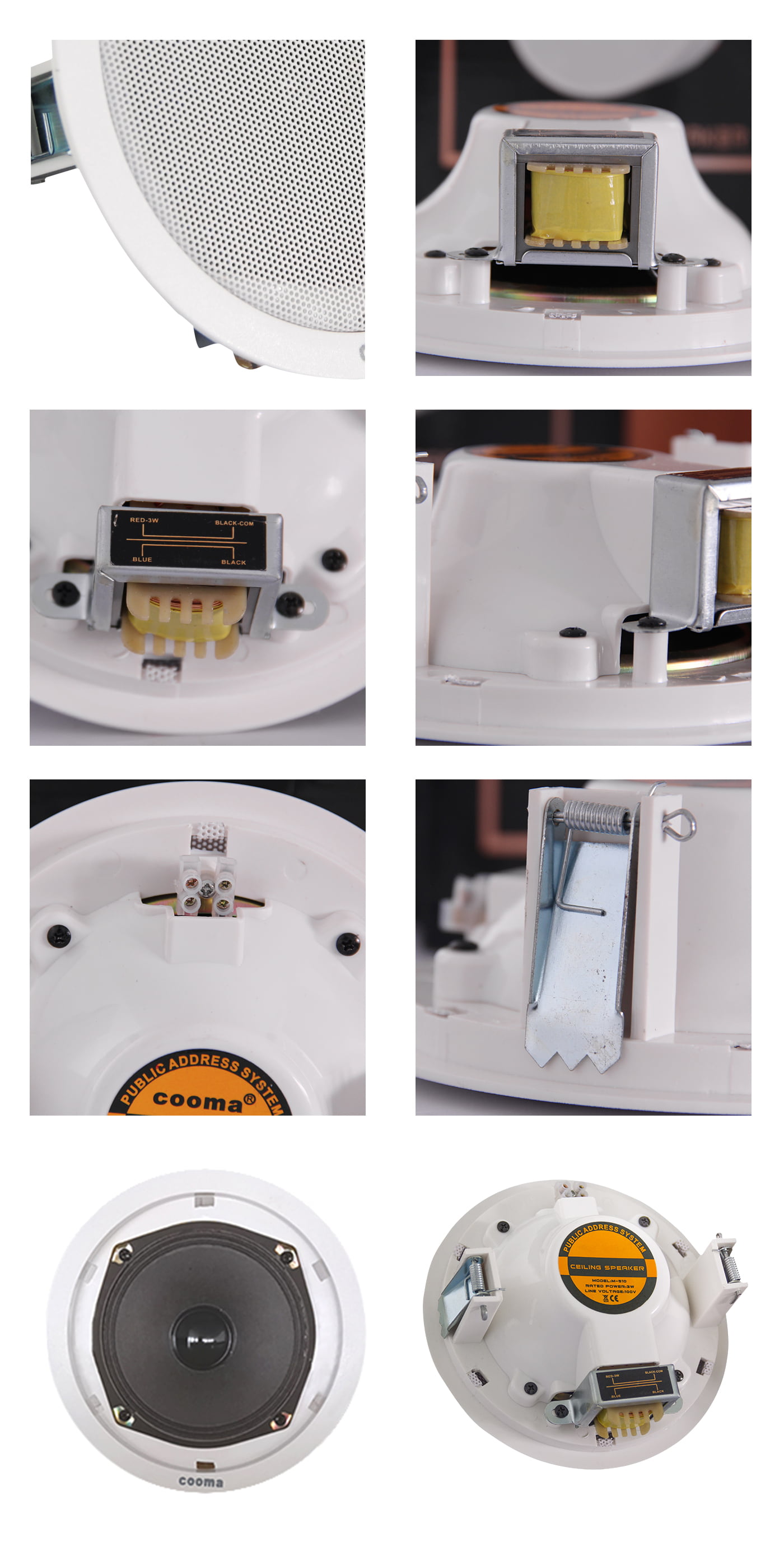

产品详情

05

安装图

如何安装

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔。


    2. 将喇叭对准开口孔,然后打开弹簧夹。


    3. 用力向上推,使小花角紧贴天花板表面。

  • 外形尺寸图

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V输出接所需对应线。

06

包装

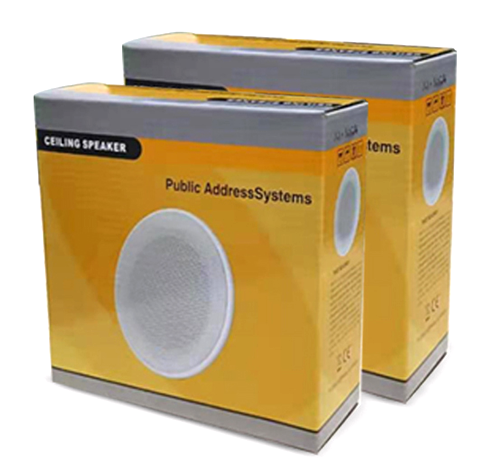

内盒
