产品中心

01

产品分类

M-305A

特征:

  • 5 英寸同轴两分频扬声器
  • 2.5W/5W/10W 带变压器
  • 经济型无边框吸顶音响
  • 定压系列

03

数据信息

型号

M-305A

M-306A

额定功率

2.5W/5W/10W

1.5W/3W/6W

最大功率

20W

10W

定压输入

100 V

100 V

灵敏度

91dB

90dB

频率响应

80-20Khz

90-18Khz

扬声器尺寸

5“(Φ120mm)20mm cone/Φ13mm

6.5"(Φ166mm)20mm cone/Φ13mm

外观尺寸

170×58mm

200×75mm

开孔尺寸

Φ150mm

Φ180mm

内盒尺寸

172×63×172mm

202×86×203mm

变压器尺寸

13×16

13×16

主要材料

ABS

ABS

颜色

白色

白色

净重

0.61kg

0.76kg

04

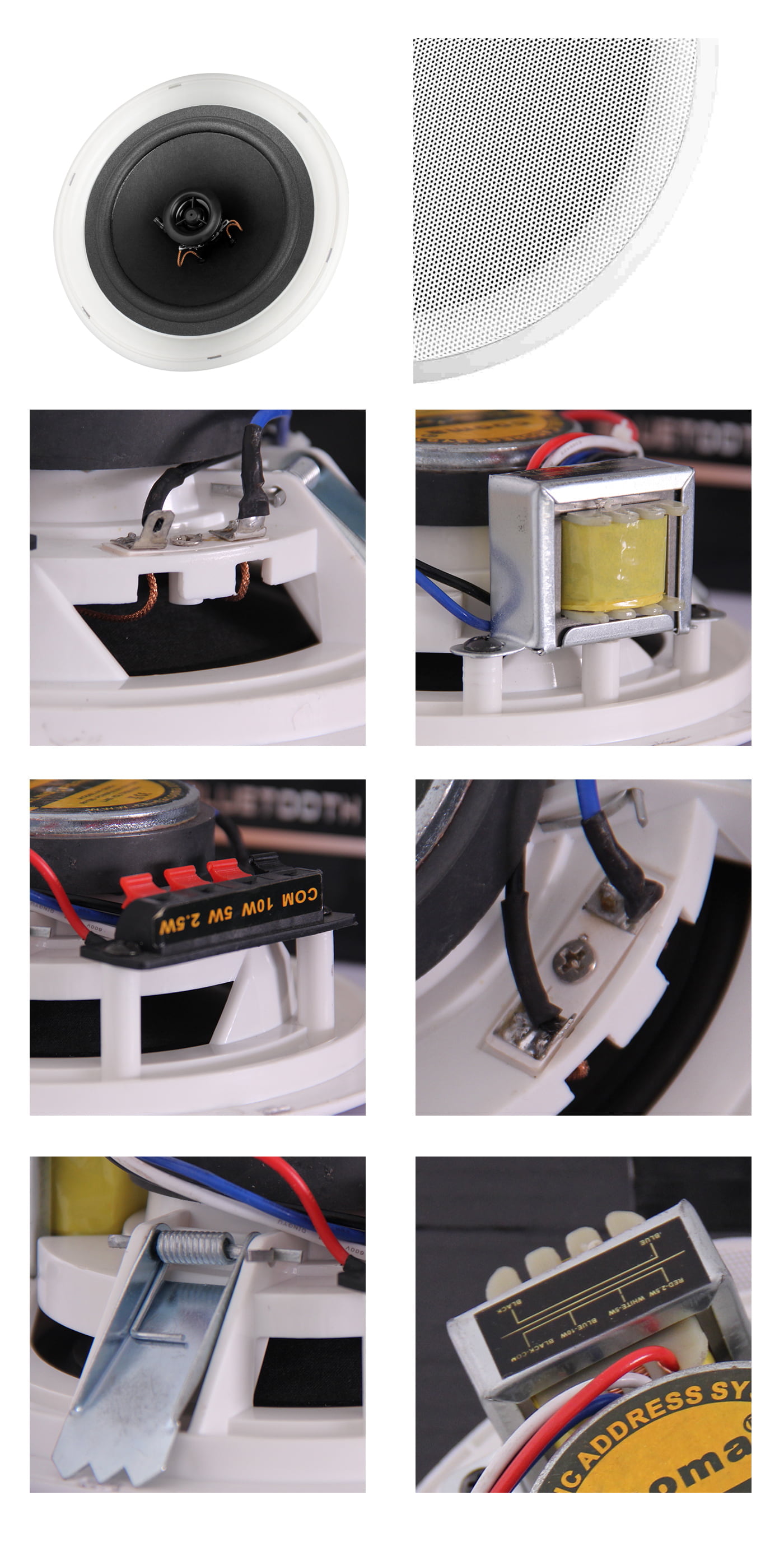

产品详情

05

安装图

如何安装

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔。


    2. 将喇叭对准开口孔,然后打开弹簧夹。


    3. 用力向上推,使天花喇叭平整紧贴天花板表面。

  • 外形尺寸图

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V输出接所需对应线。

06

包装

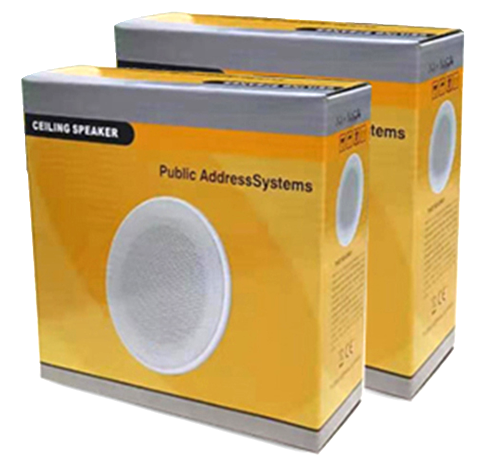

内盒


纸盒

打包清单

型号

外箱尺寸(cm)

装箱数(台)

体积(m³)

净重(kg)

毛重(kg)

20GP数量(台)

40HQ 数量(台)

M-305A

36*35*36

20

0.045

12.20

15.70

11560

29340

M-306A

45*42.5*42.5

20

0.081

15.20

18.70

6420

16300

配件:

必需的

——

匹配

——

07

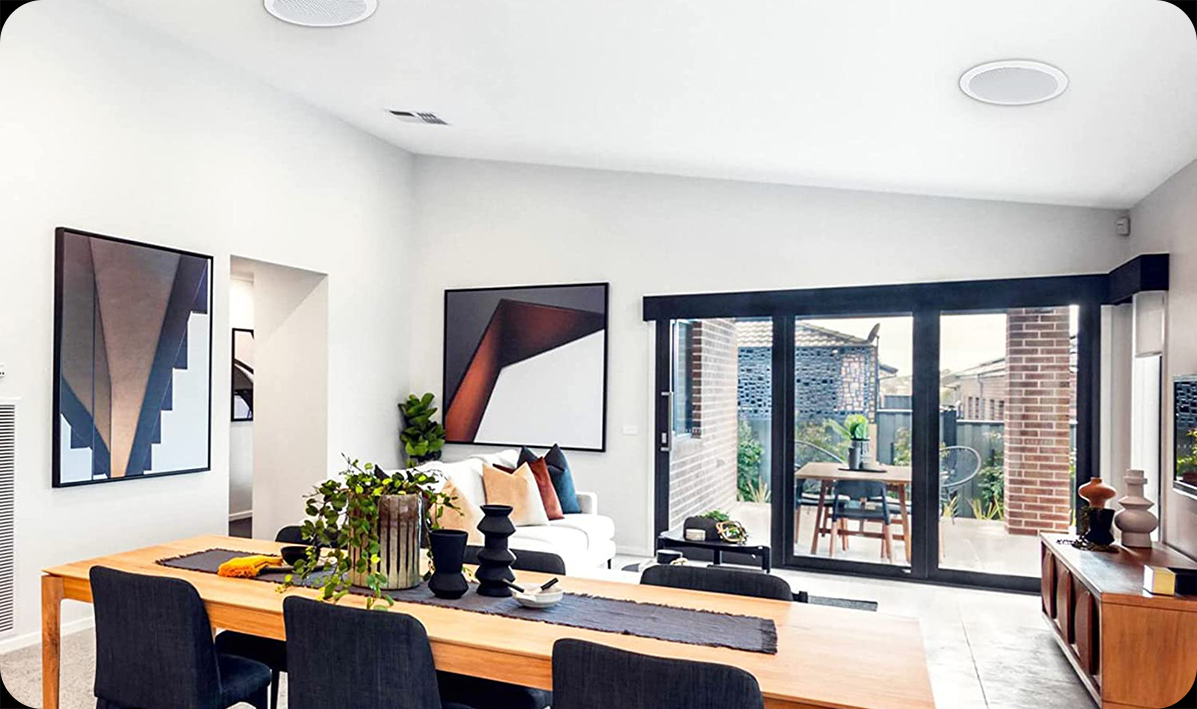

应用场景


学校


会议室


商务俱乐部


购物中心


机场/地铁


客厅

08

公司信息

厂房

厂房

车间

车间

变压器

变压器

喇叭

喇叭

电子PCB

电子PCB

流水线

流水线

检验室

检验室

静音室

静音室

样品室

样品室

09

资质认证

  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
  • 证书
联系我们
