M-305

特征:

  •  5寸全频窄边框吸顶扬声器
  • 1.5W/3W/6W 带变压器
  • 最经济的型号
  • 定压系列

03

数据信息

型号

M-305

M-306

额定功率

1.5W/3W/6W

1.5W/3W/6W

最大功率

10W

10W

定压输入

100 V

100 V

灵敏度

90dB±3dB

90dB±3dB

频率响应

90-18Khz

90-18Khz

扬声器尺寸

5“(Φ120mm)20mm cone

6.5“(Φ166mm)20mm cone

外观尺寸

170×58mm

200×75mm

开孔尺寸

Φ150mm

Φ180mm

内盒尺寸

172×63×172mm

202×86×203mm

变压器尺寸

13×16

13×16

主要材料

ABS

ABS

颜色

WHITE

WHITE

净重

0.6kg

0.76kg

04

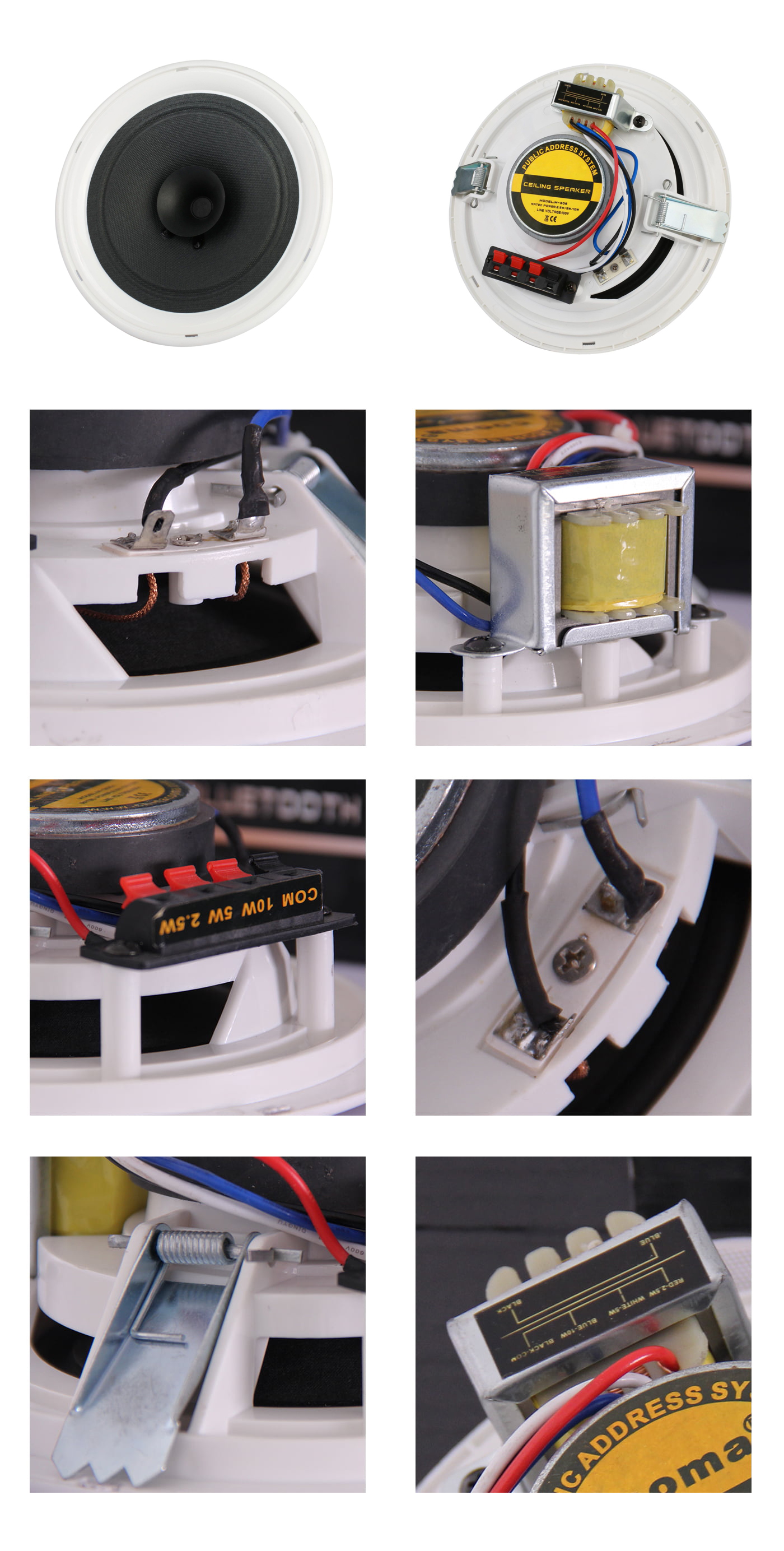

产品详情

05

安装图

如何安装

  • 安装示意图:


    1.在天花板上,根据安装尺寸开孔。


    2. 将喇叭对准开口孔,然后打开弹簧夹。


    3. 用力向上推,使天花喇叭平整紧贴天花板表面。

  • 外形尺寸图

  • 电路原理图:

  • 接线说明:

    功放输出COM接线时需接黑线,功放100V输出接所需对应线。

06

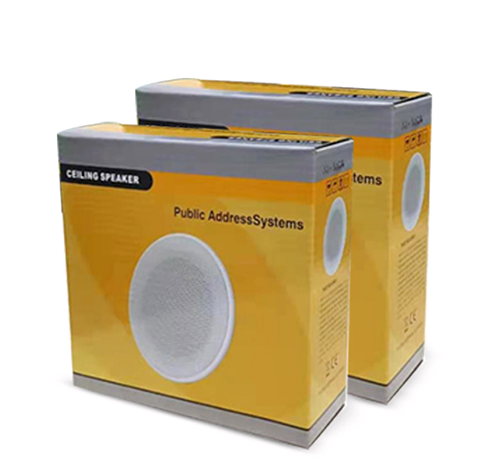

包装


内盒


纸盒

打包清单

型号

外箱尺寸(cm)

装箱数(台)

体积(m³)

净重(kg)

毛重(kg)

20GP数量(台)

40HQ 数量(台)

M-305

36*35*36

20

0.045

12.00

15.5

11560

29340

M-306

45*42.5*42.5

20

0.081

15.20

18.7

6420 16300

配件:

必需的

——

匹配

——
